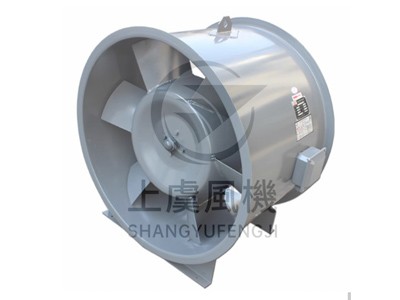

产品概述：
1.1.HTF型轴流式消防排烟风机，其基本形式为轴流式结构，电机采用耐高温电机，产品按GA211-2009《消防排烟风机耐高温试验方法》进行耐高温试验，通过公安部消防产品合格评定中心3C强制性认证，可在介质温度280℃高温条件下连续运转60分钟以上，100℃温度条件下连续20小时/次不损坏，可通风、排烟两用。
1.2.产品分类:HTF-1型，按直径分为300~1600mm，19种规格，风量为1600~140000 m3/h，全压为50~1000Pa; HTF-II型，按直径分为500~1500mm，13种规格，风量为3500~110000 m3/h，全压为90~900Pa; HTF-1II型 (叶轮为斜流式)，按直径分为300~1400mm，16种 规格，风量为1400~100000m3/h，全压为90~1500Pa;HTF-IV型(叶轮为斜流式)，按直径分为400~1400mm，14种规格，风量为2500~100000m3/h，全压为90~1300Pa。按调速方式分为单速、双速、变频(风机电机采用变频电机，配变频控制器，实行变频调速，以适应不同工况需要，建议调节频率锁定在25Hz~50Hz)。为适应防爆环境需要，风机可做成防爆风机，防爆等级为EXdIIBT4。
1.3.为适应不同场所噪声的要求，风机均可配不同长度的消声器。
产品参数：
工作温度：-20~ +45℃(可连续运转)
耐高温：100℃(可连续20小时) 280℃(可连续60分钟)
湿度：小于90% 介质条件：空气 工作电源：三相380V/50Hz
产品应用：
风机可广泛应用于高屋建筑、工矿企业、宾馆、饭庄、博物馆、体育馆、地下室等通风排烟场所。
产品配置：
标准配置：●叶轮;●机壳(外筒、导叶、内筒、电机支架) ;●电机;●底脚;
备选件及附件(订货时注明是否购买)：※减振设备;※网罩;※控制箱;※对接法兰;
产品加工工艺：
风机叶轮为钢制，轮毂液压拉伸成型，叶片冲压后液压成形，叶片与轮毂焊接装配成形。叶轮经静、动平衡校正，平衡精度不大于G5.6级。
外筒法兰为采用整体旋压翻边而成。
产品结构图：

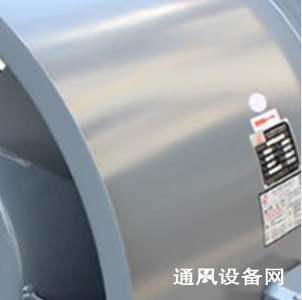

外壳：风机箱表面质量
采用优质Q235本钢热轧碳钢板，其特点高强制，耐腐蚀。公司拥有先进的激光切割器下料，板材表面无划痕，外观亮丽。板材内层涂有防腐防锈漆，外层颜色采用高级灰，两层漆面，确保设备在室外工况下长期不生锈。

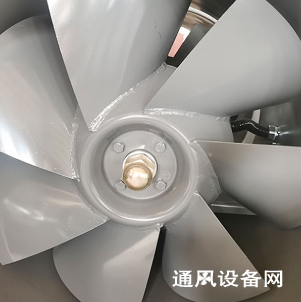

叶轮
叶片根据空气动力学原理，经多目标优化设计而成。轮毂采用冲压加工成型。轮毂与叶片的联接采用靠模定位后铆接货焊接，具有安装角度正确，偏差小等优点。每个叶轮均静，动平衡校验。叶轮平衡达到国际标准的G2.5平衡等级。

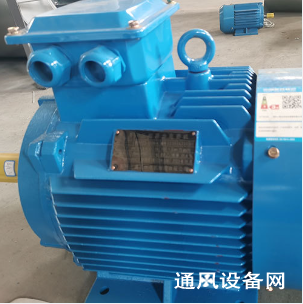

电机
采用生产电机生产设备和检查手续齐全的风机专用配套电机，均通过ISO9001及消防高温3C认证和防爆认证及能效标识。电机应与风机负载紧密配合，采用B3安装结构。电机防护等级为IP54，绝缘等级F级，温升等级B级。电机轴承应为滚珠式免润滑型。电机功率储备系数应按110%取，以提升风机使用的安全性。

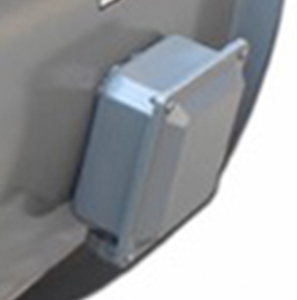

电机接线盒
由于电机位于风机内部，供应商应提供将接线引至风机外部的电机接线盒，并根据消防型、防爆型、普通型等应用，分别配备正确的接线盒类型。
